一、原理簡介及系統影響

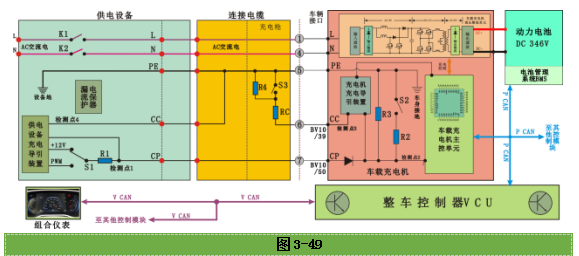

從帝豪EV450交流充電插座線路原理圖（見圖3-49）上可以看出。車載充電機OBC通過BV10/50端子與交流充電插座BV24/7端子之間線路來進行充電設備與車載充電機之間CP信號的傳遞。

（1）充電槍連接后，充電設備輸出至CP線路上的+12V電壓，被車載充電機OBC內部充電導引裝置中串聯在CP線路上的整流二極管和并聯在CP線路上電阻R3拉低至9V并保持，致使CP線路上電壓下降為9V。車載充電機OBC內部監測CP線路上檢測點2電壓，如果檢測到檢測點2電壓為9V，則車載充電機OBC判定充電槍與車輛已連接，車載充電機進入準備階段。

（2）當供電設備充電導引裝置判斷自身無故障時，充電設備內部的開關S1切換至PWM端，充電設備輸出可調節的幅值為12V左右的雙極性PWM占空比信號至CP線路上并保持，占空比與供電設備可提供的最大連續電流值具有相關性。充電設備輸出幅值為12V左右的雙極性PWM占空比信號被車載充電機OBC內部充電導引裝置中串聯在CP線路上的整流二極管整流，被并聯在CP線路上電阻R3拉低至幅值為+9V左右的單極性PWM占空比信號并保持，

（3）接著，當車載充電機通過檢測點2的波形信號判斷供電設備自檢通過后，會進行自身自檢，自檢通過后控制S2開關閉合后，通過電阻R2、開關S2將CP線路接地，此時由于R2和R3并聯，導致線路接地電阻減小，隨即充電設備輸出幅值為12V左右的雙極性PWM占空比信號，被車載充電機OBC內部充電導引裝置中串聯在CP線路上的整流二極管整流，被并聯在CP線路上電阻R2和R3拉低至幅值為+6V左右的單極性PWM占空比信號并保持，此時車載充電機OBC將檢測到的CP線路上檢測點2的+6V左右單極性PWM波形幅值和車載充電機OBC內部所存儲的信號幅值進行比對。

車載充電機OBC在3s內對檢測點2的+6V左右單極性PWM波形幅值持續檢測，同時再次自檢系統內故障信息、動力電池管理系統BMS、DC-DC/驅動電機控制器MCU、整車控制器VCU、車身控制模塊BCM等狀態，如果狀態正常，車載充電機OBC發送充電功能啟動信息，BMS接收到此信息后準備接通主負、主正繼電器工作，同時BMS根據動力電池溫度信息發送動力電池?zé)峁芾硇畔ⅲA(yù)熱、預熱/充電、充電）需求至空調控制器。

（4）供電設備控制繼電器K閉合，接通交流供電回路。

如果該信號出現異常則會造成慢充系統無法正常充電，且CP電路上電壓保持在9V左右。

二、故障現象描述

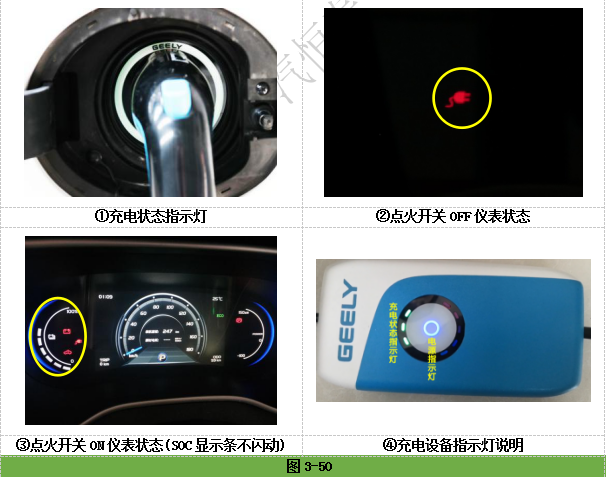

（1）當連接電纜一端插入供電設備，一端連接到車輛充電接口（按壓充電槍鎖止開關），然后釋放充電槍鎖止開關，此時交流充電插座電子鎖無動作，充電槍無法鎖止，充電口綠色指示燈始終未點亮，如圖3-50 ①圖所示。觀察儀表，充電線連接指示燈正常點亮，但充電指示燈未正常點亮，如圖3-50 ②圖所示。

（2）打開點火開關，動力電池SOC顯示條不閃動，系統故障燈點亮，如圖3-50 ③圖所示；同時充電器上充電狀態指示燈常亮（表明握手未成功、顯示“未連接”信息），如圖3-50 ④圖所示，車輛無法充電。

（3）車輛行駛正常，儀表板未提示相關故障信息。

三、故障現象分析

   注意：

（1）在分析前，首先確認車輛是否行駛正常。如異常，首先維修和恢復故障后再進行充電系統故障的診斷與排除。

（2）如果確認僅僅是慢充故障，則需要反復操作充電過程至少兩個循環，確認故障后，方可進行充電系統故障的診斷與排除。

儀表上顯示充電線連接指示燈正常點亮但充電指示燈未點亮現象，說明車輛充電連接中系統檢測出充電槍連接到車載充電機，但未確認進入充電狀態，此時可能是充電導引程序未握手成功、充電系統有其他嚴重故障或電池電量已達到設定的SOC值而停止充電功能。加上充電口綠色充電狀態指示燈未正常點亮、交流充電插座電子鎖無動作，說明整車未進入充電狀態。而車輛可以正常行駛，說明整車高壓控制系統正常，即整車控制器VCU、動力電池管理系統BMS、驅動電機控制系統MCU、DC-DC控制、車載充電機OBC、高壓絕緣、高壓互鎖等都正常，且整車低壓和通信也正常。由此可推斷故障只發生在慢充系統工作過程中，但無法確定故障所在。

四、故障診斷過程

為了進一步確認及縮小故障部位，借用診斷儀器讀取車載充電機OBC內故障代碼和數據流，對故障部位做進一步解析。

       第一步：讀取故障代碼（DTC）：

在連接診斷儀器后，可能讀取到以下一個或多個故障代碼，此時應結合當前現象，分析故障代碼為當前還是歷史，且需要進一步驗證故障代碼的真實性。

故障代碼信息：

記錄當前診斷儀器上的故障代碼信息，斷開連接至車輛的充電設備，通過診斷儀器清除故障代碼。清除故障代碼后，將診斷儀器從車載充電機OBC系統內退出。

連接充電槍至車輛慢充接口，如果故障現象消失，車輛正常充電，則可能為系統故障代碼保護，造成車載充電機OBC進入功能性保護模式，車輛無法充電；如果車輛還不能充電，且故障現象恢復，則通過診斷儀器，再次進行故障代碼讀取，并和先前的故障代碼進行比對，如果減少，減少的可能為偶發故障；如果增加，增加的可能為當前系統關聯性故障。此時需要通過診斷儀器的數據流查看功能對當前故障進行進一步解析。

（1）P1A881C的定義

在充電槍物理連接完成后，車載充電機OBC內部檢測到CC信號時，即確認充電槍已經連接，準備進入充電模式。此時車載充電機OBC將檢測到的檢測點2（CP）的電壓和車載充電機OBC內部所存儲的電壓數值進行比對，如果持續不符的時間超過3s，就會產生代碼P1A881C（充電連接故障）。

（2）P1A851C的定義

在充電接口已完全連接，CC正常，供電設備充電導引裝置沒能檢測到R3，此時檢測點2（CP）的電壓和車載充電機OBC內部所存儲的信號電壓進行比對，如果持續不符的時間超過10min，就產生代碼P1A851C（CP在充電機的內部9V測試點電壓異常）的故障代碼。

（3）P1A851C、P1A8538和P1A8403的定義

當供電設備充電導引裝置判斷自身無故障時，將S1開關從連接+B狀態切換至PWM狀態，這樣檢測點1（CP）的信號就切換成占空比可調節的矩形脈沖波形。此時車載充電機OBC將檢測到的檢測點2（CP）的波形電壓、頻率和車載充電機OBC內部所存儲的信號電壓、頻率進行比對，如果持續不符的時間超過3s，就會產生代碼P1A851C（CP在充電機的內部9V測試點電壓異常）、P1A8538（CP在充電機的內部測試點頻率異常）和P1A8403（CP在充電機的內部測試點占空比異常）。

（4）P1A841C

當供電設備正常工作、車載充電機自檢無故障、車輛準備就緒時，閉合S2開關，供電設備充電導引裝置檢測到R2，此時檢測點2（CP）的信號振幅應約為6V。如果車載充電機OBC將檢測到的檢測點2（CP）的波形幅值和車載充電機OBC內部所存儲的信號幅值進行比對，如果持續不符的時間超過3s，就會產生代碼P1A841C（CP在充電機的內部6V測試點電壓異常）。

          第二步：讀取故障診斷數據流列表

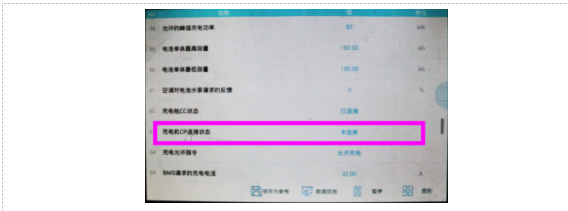

表3-13 車載充電機OBC主要數據流列表

結合故障信息和故障代碼，主要確認表3-13 中方框圈示的內容，此時出現異常，顯示“未連接”，而CP信號正常時顯示的為“外部能量已連接”。此時可進一步確定故障部位為充電導引線路CP信號故障。

       第三步：測量車載充電機端CP 信號的波形。

測試條件：關閉點火開關，充電設備和AC 220V電源正常連接，充電設備上電源指示燈點亮，充電設備和車輛連接正常。

表3-14  車載充電機的BV10/50端子波形信號測試

第四步：測量車輛交流充電座CP 信號線路波形

表3-15  交流充電插座的BV24/7端子波形信號測試

第五步：測量慢充連接CP信號線路端對端導通性。

表3-16  BV10/50端子與BV24/7端子之間線路導通性測試

第六步：測量慢充連接CP信號線路對地電阻。

1、測量慢充連接CP信號線路對地電阻

表3-17  車載充電機的BV10/50端子對地電阻測試

2、檢查車載充電機對地電阻

表3-18  車載充電機對地電阻測試

五、故障結論驗證

注意:完成診斷修理后，某些DTC需要將點火開關旋至OFF（關閉）位置，然后旋回至ON（打開）位置之后，故障診斷儀功能才會清除DTC。

1.將點火開關置于“OFF”（關閉）位置。

2.將充電設備從車輛上移除，并斷開充電設備AC 220V電源。

3.安裝所有診斷時拆下或更換的部件及連接器。

4.診斷時，拆除過或更換過的部件及模塊，根據需要執行調整、編程或設置程序。

4.將點火開關置于“ON（打開）”位置。

5.清除DTC。

6.關閉點火開關60秒。

7.連接慢充設備AC 220V電源插座，連接充電槍至車輛慢充接口，并確認車輛充電及儀表顯示正常，車輛充電功能正常運行。

8.維修結束

六、故障機理分析

由于CP信號故障，導致無法確認車輛與充電設備連接完好，進而無法完成充電引導程序，造成車載充電機OBC無法正常工作，充電口指示燈、充電槍鎖止機構、儀表上的充電指示燈無法正常工作，車輛不能進行充電。

七、總結與擴展

教師可以在車輛上給學生設置故障設置建議表中所列舉的故障，參照中、高職新能源汽車大賽工作頁，讓學生獨立或成組完成，并填寫診斷報告，以考核學生的掌握水平。

附表：故障設置建議表

表3-19  故障設置建議表
